熱敏電阻通常是由對溫度極為敏感、熱惰性很小的錳、鈷、 鎳的氧化物燒成半導體陶瓷材料制成的一種非線性電阻，其阻值會(huì )隨著溫度的變化而變化。熱敏電阻按溫度系數分為負溫度系數(NTC)、正溫度系數（PTC)和臨界溫度系數三類。正溫度系數電阻的阻值隨溫度升高而增大，負溫度系數電阻的阻值隨溫度升高而減小，臨界溫度系數電阻的阻值在臨界溫度附近時基本為零。

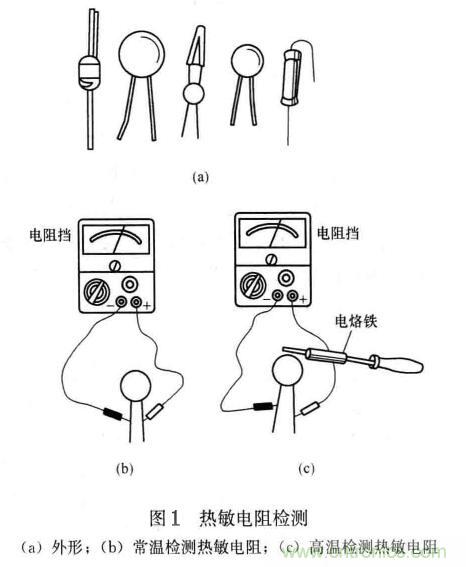

熱敏電阻器大多為直熱式，即熱源是由電阻器本身通過電流時發熱而獲取的。此外還有旁熱式，需外加熱源。常見的熱敏電阻器有圓形、墊圈形、管形等，其外形見圖1 (a)。





目前應用最廣泛的是負溫度系數熱敏電阻器（NTC)，它又可分為測溫型、穩壓型、普通型。其種類很多且形狀各異，常見的有管狀、圓片形等。國產MTC產品有MF51~MF57 (用于溫度檢測）、MF11~MF17 (用于溫度補償、溫度控制）、MF21~ MF22 (用于電路穩壓）、MF31 (用于微波功率測量）等系列。



正溫度系數敏電阻器（PTC)的應用范圍越來越廣，除用于溫度控制和溫度測量電路外，還大量應用于彩色電視機的消磁電路及電冰箱、電驅蚊器、電熨斗等家用電器電路中。國產PTC 產品有MZ41~MZ42(用于吹風機、驅蚊器、卷發器等）、 MZ01~MZ04 (用于電冰箱的壓縮機啟動電路）、MZ71~MZ75 (用于彩色電視機的消磁電路）、MZ61~MZ63 (用于電動機過熱保護）、MZ2A~MZ2D (用于限流電路）等系列。





熱敏電阻標稱阻值是在溫度為25 C的條件下，用專用儀器測得的。在業余條件下，也可用萬用表電阻擋進行檢測，但萬用表檢測時由于工作電流較大而形成熱效應，往往使測得的值與標稱阻值不相符。如果只要求粗測熱敏電阻的阻值，以判斷其類型和能否正常工作，則可用萬用表按以下方法進行檢測：



(1)常溫檢測。將萬用表置電阻擋，兩表筆接觸熱敏電阻兩引腳，萬用表讀數為被測熱敏電阻常溫下的阻值，見圖6 (b)。 在正確選用電阻擋的前提下，若讀數為零或無窮大，說明熱敏電阻已損壞。



(2)髙溫檢測。將電烙鐵作為熱源靠近熱敏電阻，見圖6 (b），若萬用表顯示的阻值較常溫阻值有明顯變化移開電烙鐵 則阻值恢復到常溫阻值，表明熱敏電阻是好的。



(3)低溫檢測。用萬用表夾夾住熱敏電阻兩引腳，將熱敏電 阻放入電冰箱內。正常時，負溫度系數的熱敏電阻，萬用表顯示的阻值比常溫阻值明顯增大；正溫度系數的熱敏阻值，萬用表顯示的阻值比常溫阻值明顯下降。





(1)當體溫高于環境溫度時，用手捏住熱敏電阻，應能觀察到電阻讀數的變化。



(2)每次檢測PTC熱敏電阻應在其溫度降到室溫后進行。
