【導讀】LED產品可謂是五花八門。上游的芯片是LED的技術核心，它的光電性能、體積厚度都決定了封裝出燈珠的品質和應用領域；LED light bar、LED背光源以及下游的LED手機、電腦、電視機顯示屏和LED燈具等成品，所有這些LED產品都無一不需要進行多種光電測試。
在整個LED產業鏈中，從芯片一直到封裝、成品，均需要對產品的各項光電指標進行測試。而大部分LED廠商會(huì )發現，經過測試以后，LED產品的壽命會(huì )受到一定影響，甚至有的在測試過程中就已經直接報廢。這是為什么?當使用微小電流進行LED測試時，電流越小，等待LED點亮的時間就越長，測試效率非常低下。這又是為什么?國內大部分的廠商都認為這是LED產品本身的特性所決定的，非人力所能改變，其實不然。目前，在歐美、日本、臺灣等LED產業相對發達的地區，各大LED廠商已經開始選用LED測試專用電源供應器來應對這一問題。ITECH艾德克斯也專門推出了IT6200雙范圍可編程直流電源系列，搭配LED測試系統進行測試，可有效減少LED產品在測試過程中的壽命折損，同時提高測試效率，使產能得以最大化。
LED是英文Light Emitting Diode(發光二極管)的縮寫，它的基本結構是一塊電致發光的半導體材料，核心部分是由p型半導體和n型半導體組成的晶片，這種利用注入式電進行發光的二極管叫發光二極管，通稱LED。

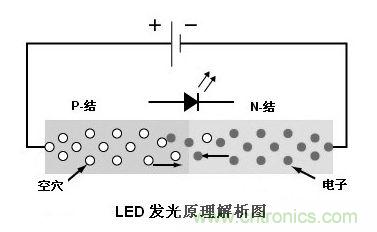

圖1：利用注入式電進行發光的二極管叫發光二極管，通稱LED
LED Light bar測試
要使LED發光，就必須通電。因此在對LED產品的光電性能測試中，通常的做法是使用直流電源給LED產品供電，在LED被點亮的情況下完成各種參數的測試和記錄。以前，人們認為，直流電源只要能夠供電即可，所以為了節約設備成本而選用一般的電源供應器進行測試。而一般的LED產品，所允許通過的電流一般在30mA以?xún)?，這是任何普通的電源供應器都無法做到的，因為在啟動的瞬間，不可避免的會(huì )產生巨大的突波電流，大大超出LED所能承受的電流范圍。大多數時候，由于這個突波電流的時間很短暫，并不會(huì )立刻燒毀LED，但是一定會(huì )對其壽命造成不可修復的損害(平均壽命降低20-30%)。這樣一來，對產品的質量和口碑都是很不利的，會(huì )因此蒙受巨大的經濟損失。
艾德克斯IT6200系列直流電源的優勢在于，當需要進行LED產品測試時，開啟該電源獨特的LED mode，就可以有效的抑制啟動瞬間的突波電流，從而保護待測LED。如果使用艾德克斯IT6200系列直流電源進行測試，那么，LED產品的壽命就不會(huì )受到影響。

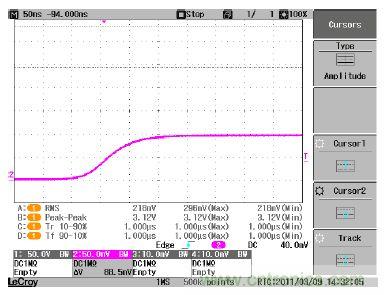

現在來做一個實驗，使用IT6200系列直流電源測試負載為170V的LED light bar。將LED light bar連接到IT6200系列直流電源上，在菜單中選擇LED mode;然后電流命令設定為Iset=10mA;啟動電源的on鍵，開始給light bar供電。示波器顯示IT6200系列電源的電流變化如下圖所示：
圖2：示波器顯示IT6200系列電源的電流變化
從圖中可以看出，當選擇了LED mode進行測試，IT6200直流電源系列在啟動時，電流非常平滑的上升到設定值，完全沒有突波電流產生，所以不會(huì )對LED產品的壽命造成任何影響。
如果不使用LED mode(相當于普通電源供應器)來進行同一測試，結果又會(huì )怎樣?不妨關閉IT6200系列電源的LED mode，來做一個同樣的測試。此時，示波器記錄下的電流變化如下圖所示：
圖3：示波器記錄下的電流變化
不難看出，在電源啟動的瞬間，產生約3.5mA的突波電流。而且，當測試電流越大，產生的突波電流也會(huì )跟隨著設定電流的上升而上升。如下是IT6200系列電源在20mA的設定電流下給同樣的LED light bar進行測試所得到的電流曲線。
從這個實驗中可以得出這樣的結論：艾德克斯IT6200系列直流電源可以將沒有突波的電流供應給LED，進而保護LED，提高LED產品的壽命。
LED背光源測試
LED產品往往工作在高電壓低電流的環境中，尤其是對于LED背光源一類的產品，通常會(huì )使用極其微小的電流來進行測試。而普通的電源在微小的電流輸出時會(huì )很容易進入限流模式，導致電壓上升時間延遲。當電流越小、電壓越高，則對應的上升時間就越長。艾德克斯IT6200系列直流電源，具有另一項獨特的測試模式——low current mode，可以解決這一問題。
low current mode，顧名思義：微電流模式。在此模式下，IT6200系列電源可以微小電流啟動，并且電壓高速上升。打開此模式后，輸出電壓的上升時間不會(huì )受微電流的大小改變而有所變動，大大加快電壓上升時間，縮短LED產品被點亮的時間，進而提高測試效率和產能。
例如，在對某電視機背光源的測試中，使用IT6200系列直流電源給其供電，測試在100mA的電流下進行，那么，在打開和關閉IT6200系列電源的low current mode時，其電壓變化波形分別如下兩幅圖所示：
在這兩幅圖中，左圖是啟用low current mode時的電壓上升曲線，右圖是未啟用該測試模式時的電壓上升曲線，對比兩幅圖中的電壓波形變化不難看出，當啟用low current mode時，電壓上升時間縮短，LED產品很快能夠被點亮。
如果測試的電流再小一些，結果又會(huì )如何?現在，再用IT6200系列電源來測試一款手機背光源，設定測試電流值1mA。下圖是分別打開和關閉IT6200系列電源的low current mode時，其電壓變化的曲線，可以看出，當測試電流更加微小時，如果不使用Low current mode(即相當于普通的電源)，則經過很長一段時間的等待以后，電壓仍然無法上升到設定值，也就是說待測LED一直未被點亮，無法開始測試。而當使用了IT6200系列電源的low current mode以后，電壓快速上升到設定值，繼而點亮待測LED，開始進行測試。
目前，各大LED廠商已經開始選用LED測試專用電源供應器來應對這一問題。搭配LED測試系統進行測試，可有效減少LED產品在測試過程中的壽命折損，同時提高測試效率，使產能得以最大化。
