【導讀】可控硅作為在開關電源系統的常見電子元件，經常能在逆變電源中看到此原件。工程師合理的使用可控硅不僅可以完成對電路系統的設計，還能事半功倍。本文就來講解可控硅并聯逆變電路的原理，為剛接觸電路設計的新手們解析。
下圖為一種比較常見的可控硅并聯逆變電路系統，在該電路中，并聯逆變電路的負載是一個諧振回路，它的諧振頻率基本上就是中頻電源的工作頻率。其具體的工作過程可以分四個階段。

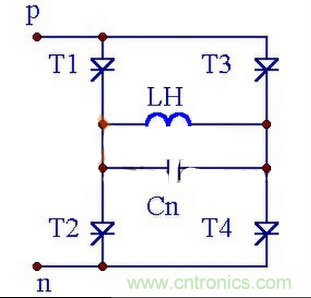

可控硅并聯逆變電路系統設計圖
首先我們來看這種可控硅并聯逆變電路的第一個工作階段。如果先觸發的是可控硅T1、T3，那么電流Id將會(huì )從P端經T1到負載，在經T3流向N端，這個階段為中頻交流電的正半周，此時補償電容Cn兩端充上了左正右負的電壓Ua。
在這一逆變電路的第二個工作階段中，可控硅器件T1、T3導電半個周期后，將會(huì )再次發出觸發脈沖，觸發導通可控硅T2、T4，這時造成了四只晶閘管同時導通的“暫態短路”，但這并不會(huì )引起電源的故障，因為直流電路接有一個很大的濾波電感Ld，電流Id不能突變。由于電容器Cn被四只元件短接，其第一階段充上的電壓Ua就要放電，其電壓極性，將促使可控硅器件T1、T3電流下降，使可控硅器件T2、T4的電流上升，直至T1、T3中的電流下降為零，此時T2、T4電流上升為Id。
在上一個工作階段的換流工作結束后，這一可控硅并聯逆變電路即將進入第三個工作階段。在該階段中，電流經過T2、T4反向流過負載，電容器Cn兩端的電壓變?yōu)橛艺筘?，此電壓為第四階段關斷T2、T4做好準備，該階段為中頻電流的負半周。
當可控硅器件T2、T4導電半個周期后，將會(huì )再次觸發T1、T3開始T1、T3與T2、T4的換流，此時該逆變電路將會(huì )進入第四個工作階段。該階段中，各器件的工作過程與第二階段一樣，所不同的是這次是將T2、T4中的電流換給T1、T3，不斷的向負載供應中頻電能，是震蕩持續進行。前面所述可控硅的工作過程，是把元件看成理想化的，即元件有信號就導通，撤去信號就關斷。而實際上元件換流是需要時間的。
以上就是本文針對一種可控硅并聯逆變電路的工作原理，所進行的簡要分析和介紹，希望能夠對各位新人工程師的設計和學習有所幫助。
