【導讀】接地負載用的雙向電流源結構總是較為復雜。圖1所示的改良型Howland電流泵是實現該功能最常用的選擇。Howland要求使用仔細匹配的電阻或電阻網絡(luò )。也可以使用精密差分放大器，但為實現所需性能，可能仍需要進行一些調整。



圖1：經典的改良型Howland用于雙向電流輸出至接地負載。該電路要求進行嚴格的元件值選擇和匹配，以實現高的精確度和性能。



圖2所示電路（本文中我們稱其為簡單電流源）只需一個精密電阻就可實現相同功能。誠如第一段中指出的那樣，復雜性總是存在的，此處需要增加一個容易獲得且成本較低的隔離式雙電源。



圖2：通過浮動輸出級的電源，這個簡單電流源電路利用單個電阻就能實現精確度。隔離式雙輸出DC-DC轉換器有眾多不同功率的型號，通過訪問分銷商網站可以很容易地查到。



圖2所示電路描述了在輸出端使用簡單的MOSFET（如果愿意，可使用雙極）緩沖器的運算放大器。我們可以從接地電阻的MOSFET源獲得反饋。你會(huì )發現，這與用于提供電流源的經典單向運算放大器/MOSFET組合類似。唯一復雜的就是需要在MOSFET漏極上實現電源浮動，同時從電源的中心抽頭獲得輸出。運算放大器在單位增益配置中使用時，增益精確度大體上是單電流檢測電阻的函數（盡管在精確度方程中增加了兩個電阻，但仍可獲得增益）。



除了精確度優勢之外，該電路還具有更好的頻率響應和感性負載，因為負載并不在反饋回路中，這與Howland電路是不同的。輸出MOSFET單向傳輸功能可隔離回路與負載，至少在超過動態范圍之前如此。相比之下，改良型Howland要求利用感性負載進行大量補償，而且帶寬會(huì )同時減少。



注意，圖2的簡化電路缺乏MOSFET的A/B類偏置。對DC或低頻應用來說，這可能并不是問題。圖3中所測試的實際電路包含增加一個MOSFET和兩個電阻進行A/B類偏置的VGS倍增器配置，以消除交越失真，因為還要用它測試瞬態響應。



圖3：用于測試接地負載電流源的實際電路。該電路采用VGS倍增器Q3提供高頻瞬態響應測試所需的A/B類偏置。Q1和Q2上的50?電源電阻可消除快速轉換中的MOSFET振鈴。



圖3中的回路進行了精確度測試，然而Howland并未進行精確度檢查，因為它要求使用6個非常嚴謹的元件值。我們可以這樣說，任何一個電路最后都能夠提供高精確度，但是利用本文所述的電流源可大大簡化任務。





對Howland進行精確度測試可能并不公平，因為Howland精確度是與付出的努力相關的。這就是簡單電流源所解決的問題。我們可以這樣說，兩種電路最后都能夠提供高精確度，但是利用簡單電流源可大大簡化任務。



用一個精度為0.1%的電阻RSENSE進行精確度測試，測試結果用輸出電流誤差圖表示。測試的目標在于評估輸出電流范圍為+/-10mA時的性能。圖4繪出了輸出電流誤差與輸入電壓的關系圖。



圖4：圖3所示電路的輸出誤差（電流范圍為±10mA）。



為顯示驅動感性負載時該電路的優勢，我們將其與Howland進行比較，兩個電路均驅動一個50µH電感。圖5的原理圖說明了如何將簡單電流源重新配置為Howland電流源。在兩個電路中，我們用與50µH電感串聯的1?無感電阻來觀察輸出電流。



圖5：測試電路以比較簡單電流源（上）與Howland（下）的動態響應。通過RTEST觀察輸出信號。



兩個電路出于不同原因都要求使用通過電感的補償網絡(luò )。就簡單電流源來說，輸出電容和負載電感需要使用一個緩沖器來控制振鈴。Howland也存在振鈴，大部分是由反饋回路中的電感所致。利用方波輸入，我們根據經驗執行了輸入補償。在兩個電路中，我們開始使用通過電感的電阻，并減小阻值，直至過沖和振鈴消除。然后，采用一個電容，并降低電容值，直至過沖和振鈴開始顯示備份。



頻率要盡可能高，為獲得類似波形，采用200 kHz頻率。圖6的Howland波形表明該頻率實際上超出了Howland的限制。



圖6：在200 kHz方波下驅動至±10mA的Howland電流源實際上超出了其頻率響應限制。消除過沖和振鈴所需的補償值采取四舍五入。

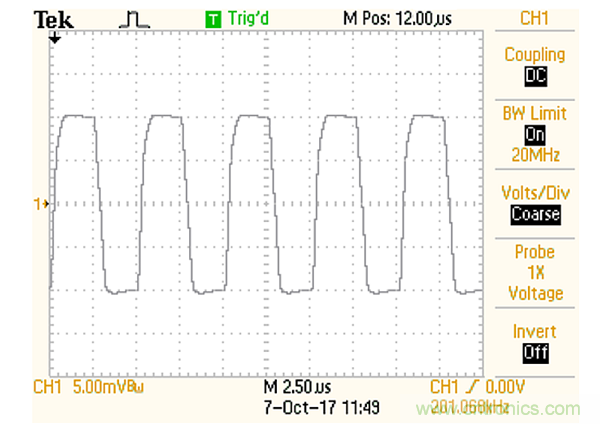

圖7：簡單電流源表現出卓越的200 kHz方波性能，因為感性負載并不是反饋回路的組成部分。由于輸出電容效應，補償可消除振鈴。





如果你覺得圖2和圖3太復雜，并且你愿意犧牲部分性能，那么你可以選用圖4的原理圖作為最簡單的方法。初看上去，一個明顯的考慮因素是，開始使用運算放大器電源引腳生成輸出，且其動態范圍明顯受運算放大器最低額定電源影響。使用CMOS運算放大器時，靜態電流在軌間流動，對輸出精確度影響不大，但雙極運算放大器卻會(huì )出現幾個百分點的誤差。雖然可以使用軌到軌旁路，但是旁路仍然是個問題。作者已經多次將該電路用作網絡(luò )分析器的電流輸出適配器，以測量運算放大器的輸出阻抗。我們尚未對各種運算放大器進行測試，雖然許多運算放大器可能會(huì )在本電路中表現良好，但仍會(huì )有一些運算放大器表現欠佳。



模擬本電路的警告。并非所有運算放大器spice模型都能夠正確模擬電源引腳中負載電流的流動，而這是模擬本電路的一個必要特性。

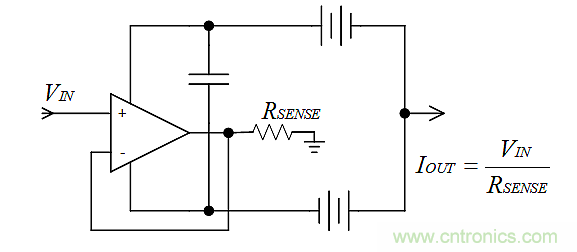

圖8：這是本電流輸出電路最簡單的實現方式，但是會(huì )降低輸出阻抗和限制輸出規格范圍。此外，還必須使用你選擇的運算放大器來驗證該方式，因為一些運算放大器可能會(huì )由于電源浮動而無法在本電路中正常運行。
