【導讀】很多現代便攜式設備發貨時都必須安裝電池，以便客戶無需電池安裝或充電便可立即開啟設備。如果連接至電池的組件有過量電流“泄漏”，那設備到客戶手中時可能就沒電了。所有組件都有漏電流情況，盡管 IC 組件是主要元兇，但電容器、電路板臟污和濕度也具有不可預測的漏電等級。
解決這個問題并非小事。將負載從電池完全斷開時可獲得最長閑置時間，但任何上電檢測電路都需要連接電池才能工作。此外，PCB 面積在很多電池供電應用中也非常重要，很難為單個鎖存開關電路調整空間。

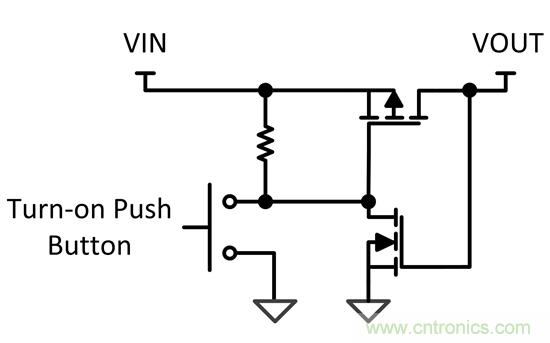

一種簡單直接的方法是使用簡單的 P 型 MOSFET (PMOS) 和 N 型 MOSFET (NMOS) 鎖存器斷開電池。
然而，這個看似簡單的電路可導致不可靠的性能。開關上的任何干擾都將打開鎖存器。此外，如果輸出電壓跳至正極，或者 PMOS 的 CGS 和 NMOS 的 CDS 創(chuàng )建的電容分壓器將 PMOS 器件開啟，插入電池時鎖存器可能會(huì )自動開啟。當然，這個問題可通過添加一些其它電阻器及電容器解決，但會(huì )迅速增加這種基本功能的設計尺寸和復雜性。

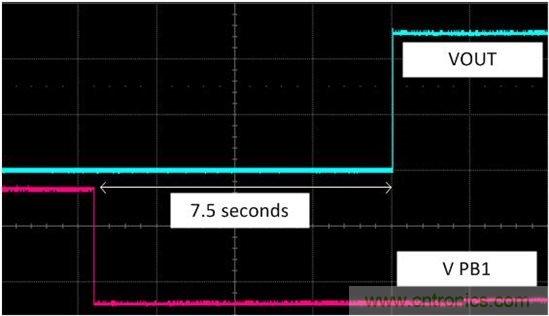

下面給出了一種更好的設計方案，其可通過 7.5 秒的開關觸壓來啟動負載，以避免基本鎖存器的干擾，從而可使用德州儀器 (TI) TPS3420 按鈕控制器來打開開關。

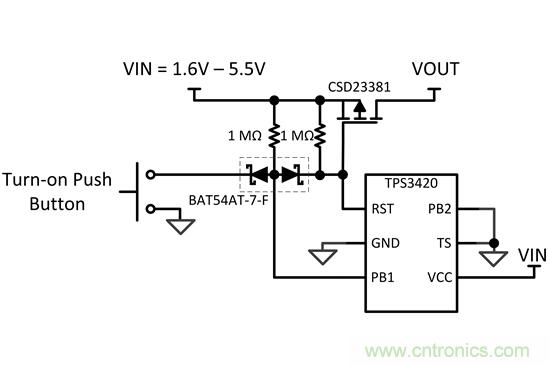

TPS3420 是一款超低 Iq 按鈕控制器。它有兩個按鈕輸入，本解決方案只使用一個。在按動按鈕時（可使用系統中任何已有的按鈕），可將雙肖特基二極管的一半連接至接地，隨后其可將 TPS3420 的 PB1 輸入拉低。在 PB1 輸入被拉低 7.5 秒后，TPS3420 的開漏輸出引腳 RST 將在 PMOS 開關的柵極上拉低，將負載連接至電池。雙肖特基二極管的另一半將提供鎖存機制，以便在 RST 引腳變低時，PB1 引腳也保持為低，從而可在電池完全放電或移除之前，讓 RST 引腳保持為低。本解決方案將微小型 CSD23381（1 毫米 x 0.6 毫米）PMOSFET 作為電池與負載之間的斷開開關。
在系統關閉、總流耗不足 1µA 的情況下，該解決方案可將電池閑置時間延長相當長一段時間，從而可避免客戶發現其新買的設備需要充電、讓他們感到失望的風險。
