【導讀】考慮到安全冗余的需要以及保持初級和次級之間整體間距的需要，我們串聯放置了兩個 Y 電容器（C100 和 C101）以橋接初級和次級接地。因此，有效電容是每個電容器值的二分之一。某些情況下需要串聯三個電容器（330 pF 電容器）以保持必要的間距。
兩塊板來展示我們的UCC12051-Q1隔離式直流/直流轉換器的輻射性能與 CISPR 25 5 類限制的對比。該轉換器專為 5V 輸入和 5V 輸出而設計，負載為 100mA，帶有典型的電池線路電磁干擾濾波器。一塊板（未發布）在所有四層上的初級和次級之間有 8 毫米的間距，一塊板（用于汽車 CISPR 25、5 類輻射、參考設計的隔離式 5V 偏置電源) 允許在兩個內層中交錯初級和次級接地，初級和次級接地之間的間距為 1 毫米。從初級接地到次級接地的額外有效電容估計為 11 pF。UCC12051-Q1 內部的隔離式轉換器以 8 MHz 的頻率切換，以確保其 CISPR 25 關注的個頻率是 32 MHz 的四次諧波。
圖 1是隔離式 5V 參考設計原理圖的片段，顯示了一個 IC 隔離轉換器，在初級接地和次級接地之間帶有電容器，以包含轉換器的隔離變壓器產生的高頻噪聲。未發布的電路板與隔離式 5V 參考設計相同，只是缺少 PCB 層交錯。
圖 1隔離式 5V 參考設計中 DC/DC 轉換器的初級和次級接口顯示了添加的旁路電容器 C100 和 C101 以及交錯的內層電容。
考慮到安全冗余的需要以及保持初級和次級之間整體間距的需要，我們串聯放置了兩個 Y 電容器（C100 和 C101）以橋接初級和次級接地。因此，有效電容是每個電容器值的二分之一。某些情況下需要串聯三個電容器（330 pF 電容器）以保持必要的間距。

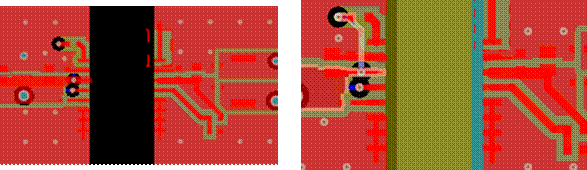

圖2中，左圖為未釋放板，各層間距為8mm；右圖是隔離式 5V 參考設計，頂層和底層的間距為 8mm，內層的間距僅為 1mm，因此它們具有重疊的初級和次級接地層。
圖 2：所有層上的 8 毫米間距（左）與僅頂層和底層上的 8 毫米間距（右）：頂層 - 紅色；第2層是深綠色；第 3 層——淡藍色；第 4 層——棕褐色；第 2 層和第 3 層的重疊——淺綠色；任何一層都沒有銅——黑色。
