什么是絕對最大額定值？



為了保險起見，我們先來回顧一下絕對最大額定值的定義。關于半導體元器件的術語定義，原則上遵循“JIS C 7032 晶體管通則”。在該通則中對“絕對最大額定值”的定義是“即使瞬時也不允許超過的極限值，是不允許有任何兩個項目同時達到的極限值”。簡而言之，可以解釋為“無論時間有多短，絕對不能超過絕對最大額定值中的任何項目的值”。



電機驅動器的絕對最大額定值



在電機驅動器的設計過程中，可能會(huì )被問及是否會(huì )流過輸出電流為脈沖狀（即短時間尖峰狀）的電流，并且該電流值是否存在瞬時超過絕對最大額定值的問題。從上面我們回顧過的絕對最大額定值的定義來看，答案很明確：“不可以”。針對絕對最大額定值，沒有關于其“公差”或“瞬時”（某些項目規定了時間）的爭論。

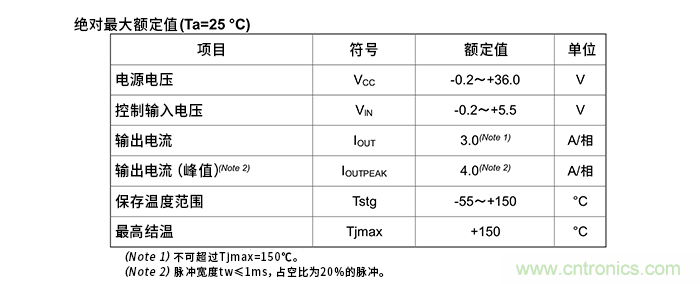

讓我們來實際看一下電機驅動器IC的絕對最大額定值示例。下表摘自ROHM內置了直流有刷電機用H橋電路的產品的技術規格書。





在該示例中，輸出電流的絕對最大額定值為3.0A，因此原則上不可超過該值，但是在其下方有一項稱為“輸出電流（峰值）”的項目，并配有注釋Note 2。如果是脈沖寬度為1ms以下且占空比為20％的脈沖，則絕對最大額定值為4A。如果上述脈沖沖量在該規定范圍內，則可以允許；但如果超過則無論如何都不允許。順便提一下，在這個示例中，有一個有時間規定的輸出電流項目，但是并不是所有的電機驅動器IC都有這個項目。絕對最大額定值的項目因制造商和型號而異。



另外，輸出電流的絕對最大額定值3.0A帶有注釋Note 1：“不得超過Tjmax=150℃”。這意味著，僅從輸出電流的角度來看可以承受到3.0A的電流，但是實際流過的電流僅限Tjmax在150℃以下的條件。按照絕對最大額定值的定義，不得超過有規定的任何項目，因此，有時即使未達到絕對最大額定值，但就像上述示例一樣，類似電流和發熱量之間具有相關性的項目，一方會(huì )受到另一方項目的限制。



超過絕對最大額定值時



通常，超過絕對最大額定值可能會(huì )導致特性和耐壓性能的劣化甚至發生損壞，即使在此之后未立即發現異常，也可能會(huì )導致使用壽命縮短。

有些項目哪怕超出一點點就可以立即導致?lián)p壞，但有些項目則不能。即便如此，也不允許“反正只有一瞬間”的想法。有時，可能會(huì )聽到“雖然不遵守電流值的規定很危險，但是溫度稍微超一點沒關系”這樣的說法，但這不僅是沒有任何根據的，而且是不了解絕對最大額定值的定義和目的的典型案例。



因此，如果在設計中存在超出絕對最大額定值的情況，就需要改善設計，采取措施保持在絕對最大額定值范圍之內，或者考慮使用能夠容許這種更高絕對最大額定值的元器件或組件。



絕對最大額定值與推薦工作條件和標準值之間的關系



除了絕對最大額定值外，技術規格書中還會(huì )給出“推薦工作條件”和“標準值”。要想很好地了解絕對最大額定值，這兩項是僅次于“定義”的重要項目。也就是說，“即使給出了絕對最大額定值也只是可以容許的值，并非工作和特性值的保證值。”

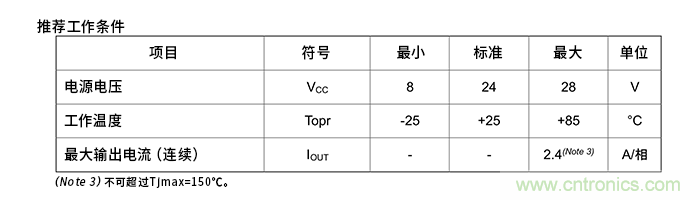

這是同一電機驅動器IC的技術規格書中給出的“推薦工作條件”。

 



就輸出電流（連續）而言，推薦的工作條件為最大2.4A，小于絕對最大額定值3.0A。這是為了確保規定的特性值和預期的可靠性而使用的條件。



在電源電壓示例中，絕對最大額定值為-0.2V～36.0V，而推薦工作條件為8V～28V。用這個作為示例可能更容易理解。最小值8V表示電源電壓在8V以下時，該電機驅動器IC可能無法正常工作。當然，給電源施加5V或3.3V的電壓也沒有什么問題，但大概IC不會(huì )工作。順便提一下，電氣特性的標準值中電源電壓條件基本上是24V，這是推薦工作條件的標準值。



最后我們總結一下。包括電機驅動器在內，絕對最大額定值既簡單又嚴格，并且絕對不能超過所規定的值。這不僅限于電機驅動器IC，而是半導體元器件界的通識。在進行電機驅動器以及其他的設計和評估時，需要在各種可能的條件下確認實際工作情況，并確認是否在絕對最大額定值范圍內，而且，需要確認是否符合推薦工作條件這個大原則，尤其需要確認脈沖狀的電壓和電流。
