前幾天公司的小朋友問皮皮，什么是差模，共模，奇模，偶模？說傻傻的分不清楚。想當年，皮皮剛接觸的時候，也是傻傻的分不清。

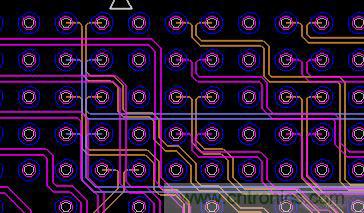

我們先來看看差分線的概念:

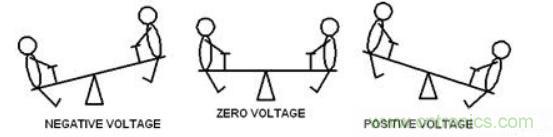

簡單來說就是差分線上的兩根線走著電壓相同，相位相反的兩個信號之間相愛相殺的故事。下面這張翹翹板的圖片，很形象的解釋差分線。一會(huì )正的上去，一會(huì )負的上去，但是始終圍繞著中間點。



圖片來自網絡(luò )



如下圖的波形中，Vp為+，Vn為-。綠色的Vdiff就是兩個信號的差值，形成的差分信號。





差模，共模：

這里就出現差模，共模這兩個概念：任意兩個單端信號組合在一起，都可以分解成差模和共模兩個分量。從下面數學公式上來看就非常直觀。





根據公式Vcomm是一個恒定的值，這樣Vp和Vn就可以用Vdiff和Vcomm來表示。像不像一個信號用直流分量+交流分量。記住這個恒定的值，當它不恒定的時候，就會(huì )產生信號完整性和EMC的問題。





奇模，偶模：

從上面來看，差模，共模是兩根線之間的關系。奇模，偶模就是單根線分別對地的關系。當兩根線同相位，則為偶模。

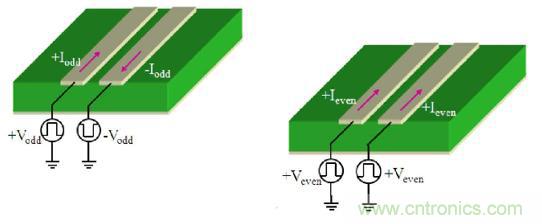

從下面這個圖中，也很清晰的看出他們的區別：





現在肯定有人會(huì )問，他們之間是什么關系呢？當然有，要不怎么放一塊。

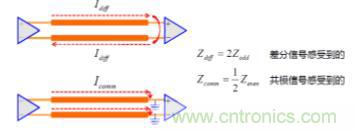

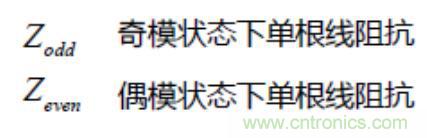

他們的數學關系如下：





到這里，大家應該對這四個概念有一個清晰的認識。



但是，會(huì )不會(huì )誤解，差分阻抗就等于單根線的特性阻抗之和（錯誤）。其實，之前皮皮也這么認為，但皮皮用阻抗軟件計算，這個關系式并不成立。這是因為我們忽略了兩根線之間的耦合。當兩根線之間有磁場交會(huì )時就有個耦合系數的問題。所以往往差分信號會(huì )比他們單根信號之和要低。原創(chuàng )今日頭條：臥龍會(huì )IT技術

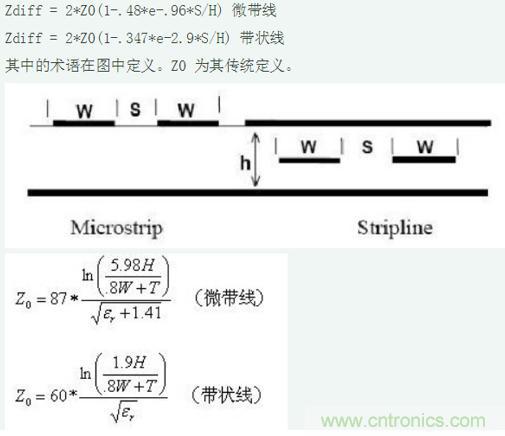

如下，從某文章中看到的公式，定義差分阻抗。

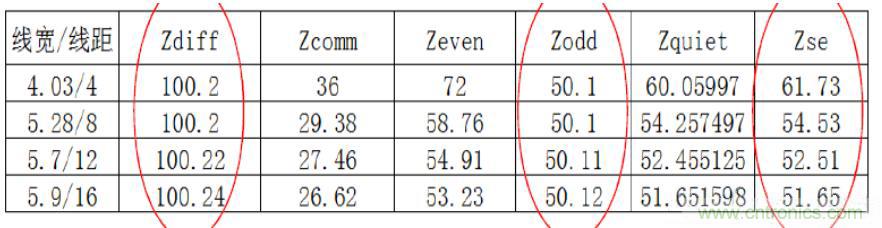

下面的表也說明問題，不同線間距，相同差分阻抗的情況下，其他阻抗的值，就可以看出，差分阻抗的值根本就不等單根線的特性阻抗之和。



最后一欄就是特性阻抗。





好了，以上是我對小朋友解釋的四個概念，也是自我總結整理的過程。希望能分享給大家。對大家有所幫助。也可以就這個問題討論。
