【導讀】在工業應用中，傳感器節點、工業儀表和控制面板上的機械按鈕很容易落滿灰塵，而越積越多的灰塵最終會(huì )導致設備故障。在工業環境中用電容觸摸機制來替代機械按鈕的人機接口 (HMI) 系統提供諸如更加時尚設計、易于清潔和不容易出現機械故障等優勢。最新的電容觸摸技術在解決某些工業HMI中最棘手難題方面向前邁進了一步。
抗擾度挑戰
運行在工業環境中的電機、中繼器和開關會(huì )在電力線中注入巨大噪聲。這些噪聲源會(huì )在測量信號中的波動與檢測閥值相交時錯誤地觸發一個器件。下面的圖片顯示了電容測量在噪聲出現時會(huì )受到哪些影響。

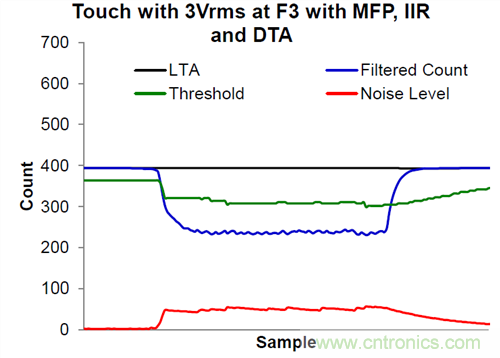

借助于硬件中內置的多頻率掃描和處理、展頻調制、零交叉檢測，支持電容技術的按鈕會(huì )克服系統中噪聲的影響。下面的圖片顯示的是用上面提到的技術所處理的干擾信號。
厚保護罩和手套問題
為了保護電子元器件不受危險和不潔凈環境的影響，工業用面板經常具有一個厚玻璃或塑料保護罩。在不對保護罩進行鉆孔的情況下，通常不太可能將機械按鈕安裝在所需要的地方，而這就容易使面板出現故障。工業環境還經常需要戴著手套進行機器操作。雖然這對于機械按鈕來說不是什么大問題，但這會(huì )對電容觸摸解決方案產生巨大影響。
電容按鈕可以透過60mm厚的玻璃和25mm厚的塑料保護罩正常運轉，這也就在保持保護罩材料完好無損的同時，實現無菌以及危險環境中的使用。
電容按鈕依靠電容值的變化來理解一條命令，當一個接地物體—人手—來到觸摸傳感器的電場中時，檢測被觸發。佩戴工業用手套在人手與電極之間增加了一層絕緣材料（電介質），從而導致不可靠檢測。

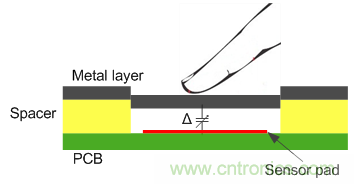

通過使用金屬保護罩，可以在佩戴手套時對電容觸摸屏進行操作。不是測量手進入電場中所導致的電容變化，它測量的是接地金屬保護罩變形彎曲所導致的電容變化。這使得這項技術支持手套友好設計。
低功率運行挑戰
工業系統中的幾個場發射器由電流環路供電，這就提供了非常有限的功率預算。在保持能夠檢測多達4個按鈕的能力的同時，功耗小于4uA，基于電容的技術能夠為工業用戶提供設定和監視現場設備的能力，且功率開銷極低。
解決方案
使用MSP430™ 微控制器 (MCU) CapTIvate™ 技術進行開發能夠幫助避免很多難題。CaTIvate觸摸MCU不僅僅提供一個替代工業HMI系統中機械按鈕的緊湊輕松解決方案，它還解決了現有電容觸摸解決方案中的很多問題，比如說嘈雜環境中的穩健耐用性，經IEC認證的解決方案使它變得支持戴手套操作且功率很低。
