本文將探索如何安全地消除此種能量。為簡化操作，我們選用直流有刷電機為例，當然，給出的方案同樣也適用于無刷電機系統。



能量守恒



能量守恒定律，物理學基本定律——能量既不會(huì )憑空產生，也不會(huì )憑空消失。



物體（如質量）通過移動或旋轉而產生動能。在電機系統中，動能來自于為電機供電的電源，電機產生轉矩以加速質量運動。



在電機轉子的慣性和與電機相連的機械系統中都有能量?jì)Υ?。?jiǎn)而言之，可以將機械系統設想為與電機軸耦合的飛輪（見圖1）。

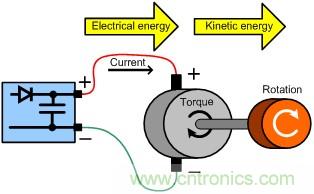

圖1：機械系統中的“飛輪”



這里可根據公式 ½ Iω2 計算出動能，其中 I 為慣性力矩，ω 為角速度。速度越快或慣性越大，則儲存的能量就越多。



很明顯，意思是說物體的運動需要能量。然而，反過來，當你想停止運動時會(huì )發生什么呢？當正在運動的質量停止或減速時，它所儲存的能量必然有所去處，那么，這些能量會(huì )去哪兒呢？



當切斷旋轉電機的電源時，運動質量中儲存的能量會(huì )消散到系統的機械損失中。由于摩擦力的影響，大部分能量被轉化成了熱能（見圖2）。除非摩擦力很大，不然電機停止的速度也會(huì )很慢。此時，驅動電機由電動狀態轉變?yōu)榘l(fā)電狀態，但由于沒有電流路徑，便也沒有電磁轉矩來幫助停止電機。

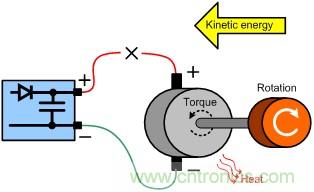

圖2：電機停止轉動時的摩擦力



若能為電流提供電流短路輸出路徑，則電流會(huì )產生與旋轉方向相反的轉矩（見圖3），這樣就可以使電機快速停止。但此種情況下，制動產生的能量會(huì )被消耗在被短接電機的繞組電阻和電流路徑中的電阻上，進而會(huì )以熱量的形式散發。



圖3：與旋轉方向相反的轉矩



此種方法有時也稱作“短路剎車”。實際上，短路通常是指通過打開H橋的下管MOSFET來提供電流路徑。



當控制系統想要快速降低電機速度時，施加在電機上的電流極性會(huì )被反轉，以提供與之轉動方向相反的轉矩。然后，儲存的動能可通過電機驅動電路返回至電源。



如果電源是一塊完美的電池，那么能量就會(huì )回流到電池中并被加以回收。而現實情況并非如此，電源通常為直流電源，除非該電源經過特殊設計，否則只能產生電流。由于直流電源無法吸收電流的特性，回流的能量只能進入作為電源一部分的電容中。



電容器中儲存的能量可通過公式 ½cv2計算得出，其中c為電容，v為電壓。能量流入電容器后，電容器上的電壓必然會(huì )增加（見圖4）。

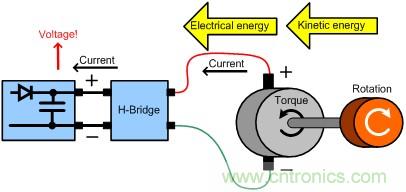

圖4：能量增加后，電容電壓也隨之增加



如果該能量比較?。ㄋ俣嚷驊T性?。?，那么此時電壓的增加可以忽略不計?？捎袝r(shí)，若能量太多或電容容量不夠，電壓可能會(huì )升至破壞性水平。這將會(huì )損壞電機驅動電路或其他接至相同電源的電路。



能量耗散



有幾種方法可以處理回流到電源中的能量：一種是在電源處放置大電容器。此種方法有時會(huì )被采用，但大多數情況下，由于物理或成本的限制，大電容器并不實用。



另一種解決方法是采用半導體鉗位裝置跨接至電源，比如TVS或齊納二極管（見圖5）。當電源電壓超過正常工作電壓時，使用鉗位裝置擊穿電壓。當再生能量導致電壓上升時，鉗位裝置可擊穿電壓以保護系統。返回至電源的能量在鉗位裝置中以熱量的形式消散。



若能量大小適中，此解決方案非常受用。



圖5：采用半導體鉗位裝置耗散能量



在大型系統中，使用簡單的鉗位裝置往往效果并不樂(lè )觀，因為需要耗散的能量過多。此時，可以使用有源箝位電路將能量耗散到電阻負載中。

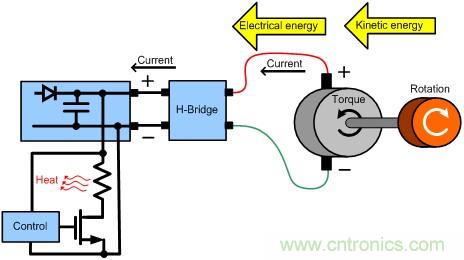

圖6：：采用有源電路鉗位裝置耗散能量



鉗位電路通過使用比較器或類似電路，監測電源電壓來工作（見圖6）。如果電壓增加至預設閾值（剛剛超過正常工作電壓值），可以在電源上跨接一個負載電阻，以耗散能量。



結論



本文針對如何將能量從電機反饋回機械系統的電源，以及如何處理電機驅動電子設備中的此類能量，進行了宏觀闡述。文中雖未給出固定系統中元件值所需的數學計算公式，但關于電容值和鉗位元件的計算等更多詳細信息，您可訪問MPS官網之應用說明AN132 “輸入電容和過壓保護電路設計” 進行參考。
